简仪USB101数据采集助手视频教程

简仪USB101—数据采集助手(AI)使用攻略

2021-06-17 08:44:25 admin 162

前言

一切皆可能,简仪口袋数据采集卡USB101支持LabVIEW数据采集助手了,这使得USB101开箱即用与火线上手数据采集成为可能。(http://www.jytek.com/product/278163686)。
攻略中的具体的内容是,在LabVIEW中通过数据采集助手快速实现模拟信号(Analog Input)数据采集编程。

视频教程

先放上视频教程,配合攻略文档实战一下呗。

简仪USB101快速上手教程:使用数据采集助手(AI)

攻略文档及相关资源下载链接

由于页面不支持粘贴附件,请先下载攻略word文档(内嵌附件)。下载链接如下:

https://www.lanzoux.com/i87ko7g

5步攻略

第一步:确认硬件型号及驱动安装

本攻略中软件兼容的简仪数据采集卡为USB101口袋数据采集卡(http://www.jytek.com/product/278163686),正确安装驱动的现象可以通过Windows的设备管理器查询。

第二步:确认LabVIEW版本

VI范例需使用LabVIEW 2018打开,若LabVIEW版本大于2018也能正常使用,但版本不能低于LabVIEW 2018。

第三步:部署简仪USB101驱动

安装简仪USB数据采集卡驱动程序(1.4以上版本),默认安装至C:\SeeSharp\JYTEK\Hardware\DAQ目录。
下载地址一(1.4版本):https://www.lanzoux.com/i7mqlde 密码:680f
下载地址二(1.5版本)http://www.jytek.com/filedownload/168047
下载地址三:选中附件1(Word文档嵌入)对象后,复制粘贴至本地计算机。

第四步:部署_express文件夹

将附件_express.7z解压至X:\Program Files (x86)\National Instruments\LabVIEW 2018\user.lib_express目录。
(将鼠标移至附件2图标,单击右键,选择复制,将其粘贴至X:\Program Files (x86)\National Instruments\LabVIEW 2018\user.lib_express目录后并解压)

第五步:运行简仪USB101 AI数据采集助手DEMO程序

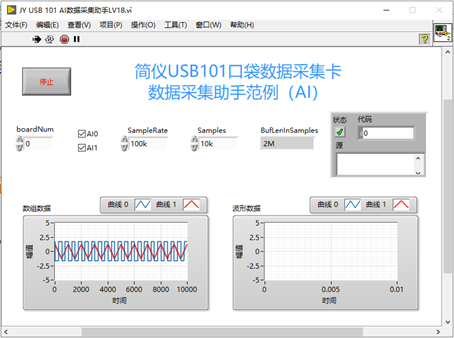

打开附件3:JY USB 101 AI数据采集助手LV18.vi如图3、图4所示,即可正常使用。
图片关键词
图片关键词

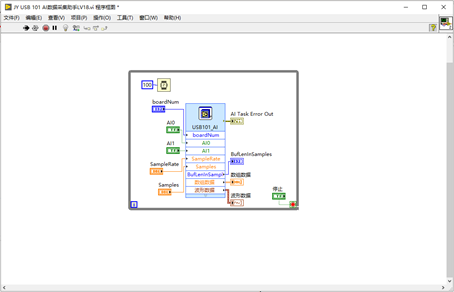

范例运行过程中,可以修改启动的通道、采样率、采样数。也可停止运行VI,双击程序框图中的Express VI,配置触发和输出数据的类型(波形或数组)。


攻略Word文档下载地址:https://tla.lanzoux.com/i87ko7g

图片关键词

扫描下载二维码即可下载
